Product Model:

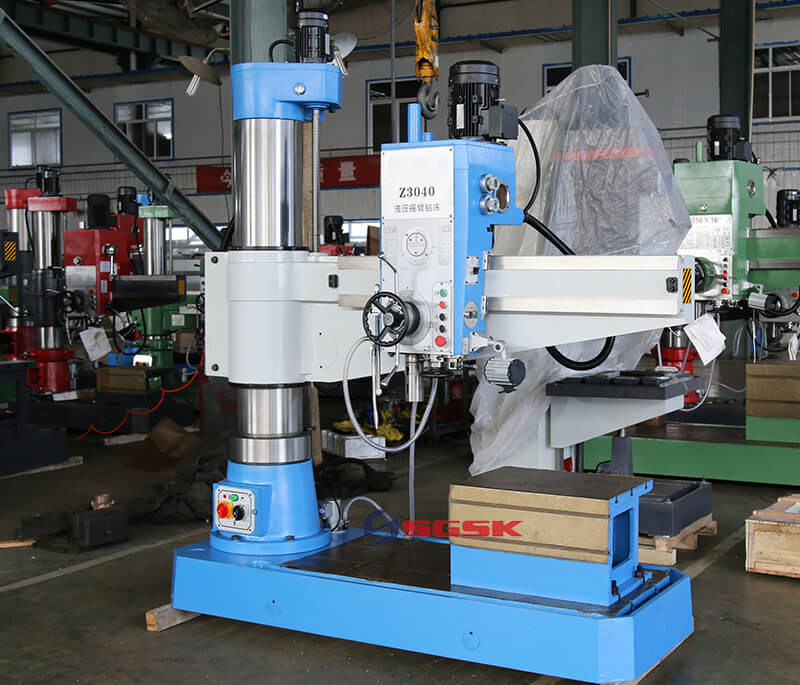

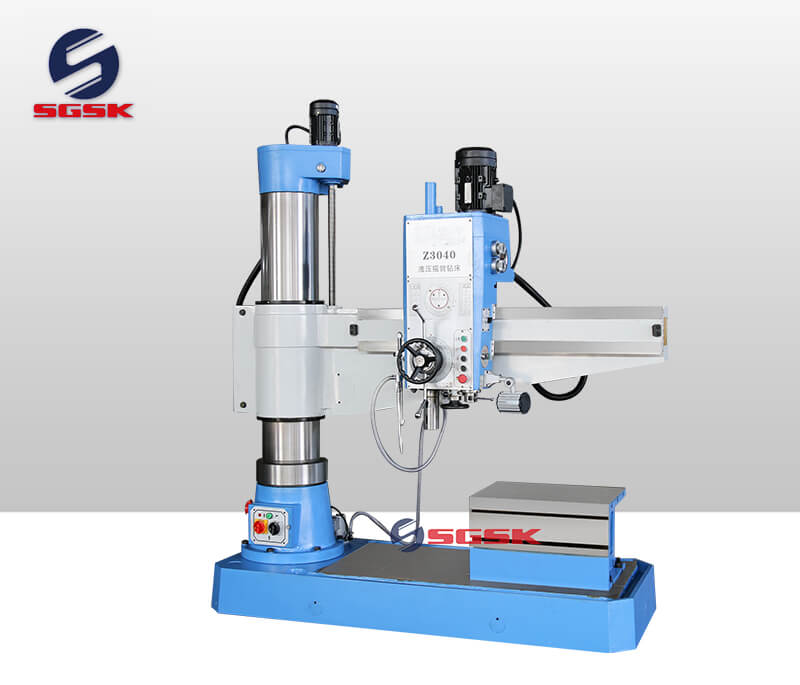

Z3040X14/III Radial Drilling Machine

Product Main Technical Parameters

Radial Drilling Machine Main Performance Characteristics

Hydraulic clamping

Hydraulic transmission

Hydraulic pre-selection

Electrical machinery double insurance


Radial Drilling Machine Main Technical Parameters:

SPECIFICATIONSZ3040X14/III
Max.drilling dia(mm)40
Distance from spindle axis to column surface (mm)350-1370
Headstock travel (mm)1015
Distance from spindle nose to table surface (mm)260—1210
Spindle taper(MT)4
Spindle speed steps16
Spindle speeds range(r.p.m)32-2500
spindle travel (mm)270
Spinde feeding steps8
Spindle feeding range(mm/r)0.10-1.25
Rocker vertical moving speed(mm/min)1.27
Rocker rotary angle±90°
Maximum resistance to the spindle(N)1250
Main motor power(kw)2.2
Movements motor power (kw)0.75
N.W/G.W(Kg)2200
Dimension machine(L×W×H) (mm)2053 x820x2483
